Hệ thống vận chuyển chai dây chuyền vận chuyển cho 24000BPH dây chuyền sản xuất nước đóng chai

Công ty TNHH Công nghệ Đóng gói Thượng Hải Bội Dự

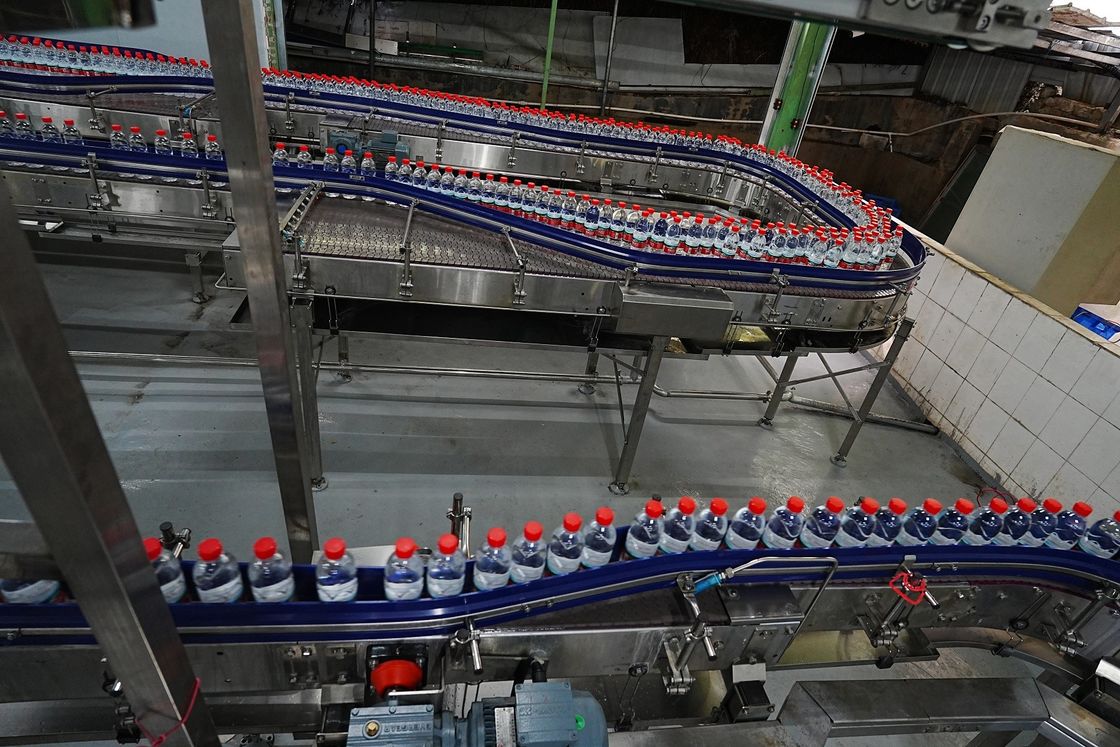

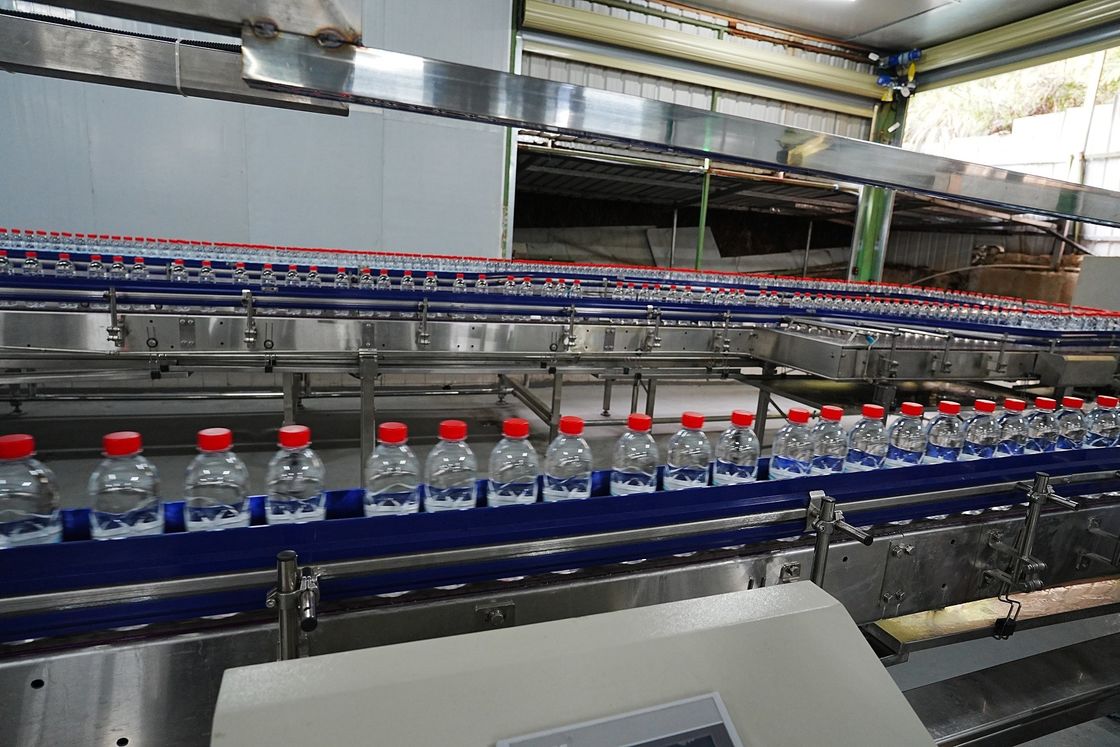

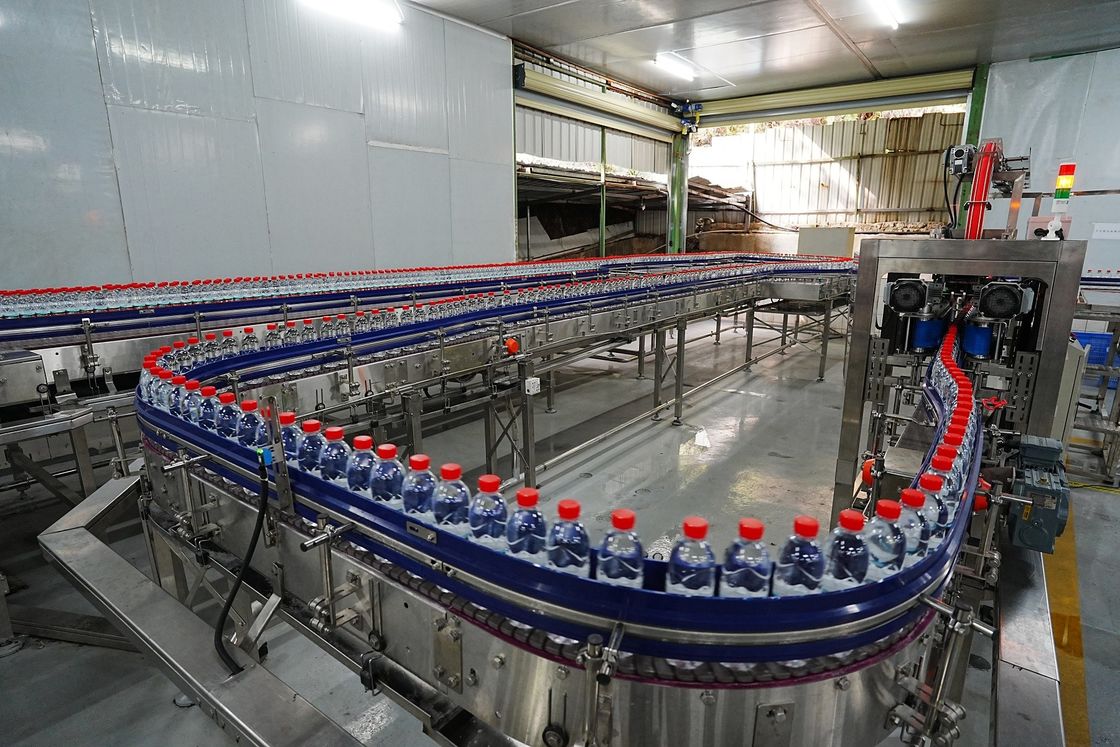

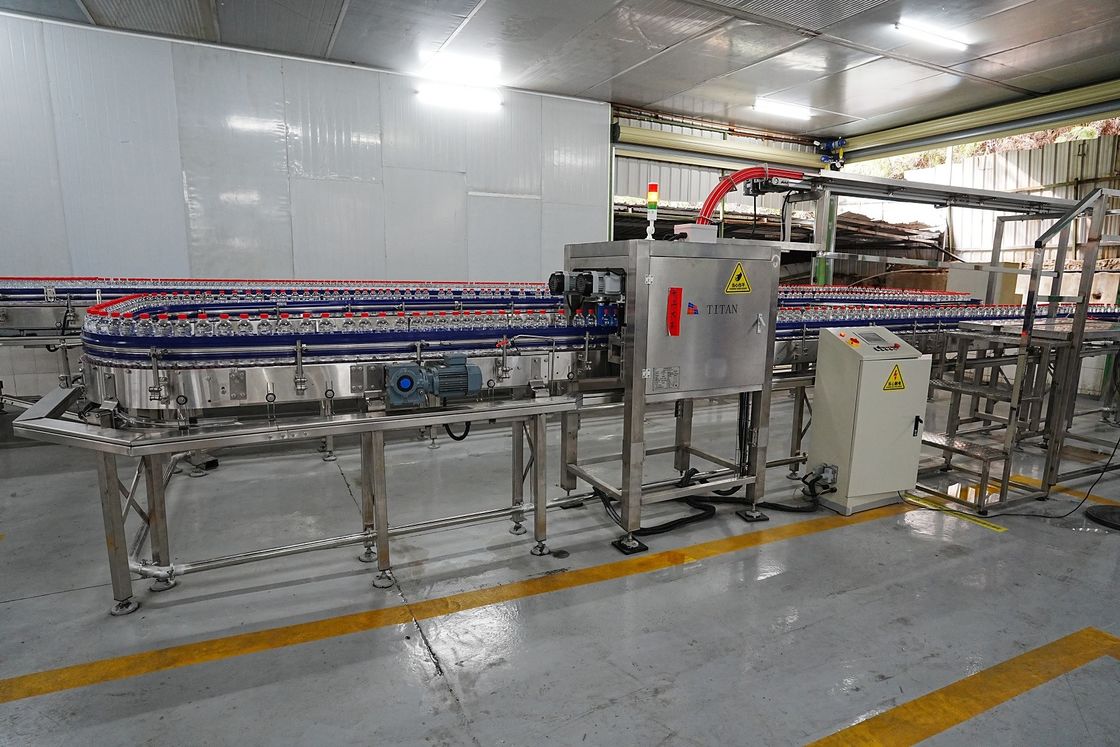

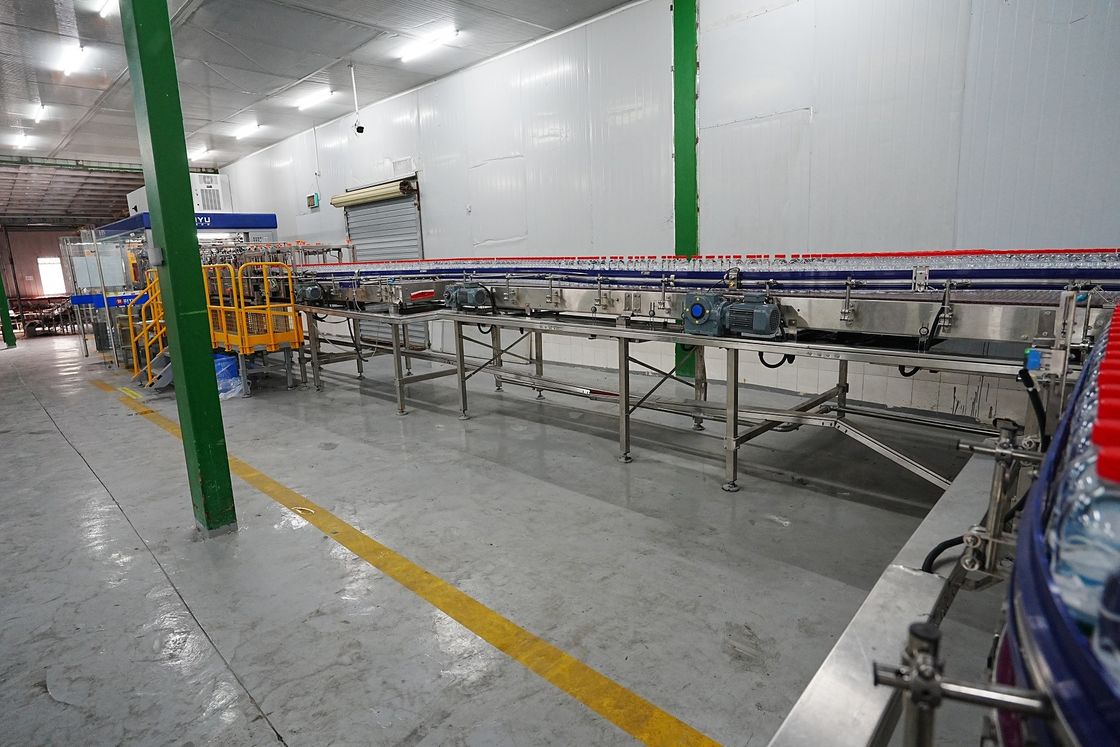

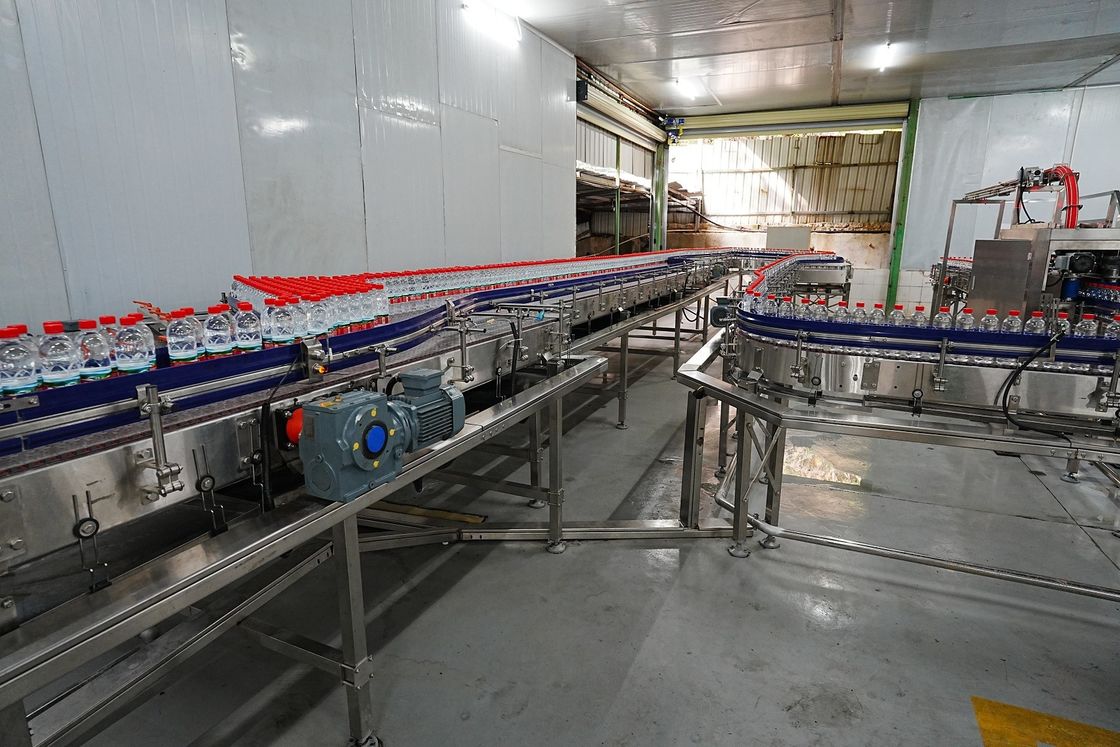

1. Hệ thống băng tải chai dây chuyền băng tảigiới thiệu thiết bị:

Dây chuyền băng tải là cầu nối trên mọi thiết bị sản xuất, ảnh hưởng trực tiếp đến hiệu quả hoạt động của dây chuyền sản xuất. Kết cấu cơ khí của hệ thống này có thiết kế mới, phần lớn các bộ phận được tạo thành thông qua ép hoặc uốn, có ưu điểm là độ cứng tốt, trọng lượng nhẹ và khả năng hoán đổi cho nhau tốt. Với hoạt động đáng tin cậy và sửa chữa thuận tiện, hệ thống điều khiển điện sử dụng PLC để điều khiển việc vận chuyển chai thực tế và hoạt động của các hệ thống đệm, thực hiện các chức năng tăng tốc hoặc giảm tốc tự động và đệm tự động.

2. Cấu trúc dây chuyền băng tải chai:

Thành phần thiết bị	Tên thiết bị	Cấu hình tiêu chuẩn	Ghi chú
Dây chuyền băng tải chai/lon
Cấu trúc chính của dây chuyền băng tải	Tấm bên	1) Vật liệu: SUS304; 2) Thông số kỹ thuật: Độ dày 2,5mm, Chiều cao 160mm	Chiều cao liên quan đến kích thước của bánh xe dẫn động
Cấu trúc chính của dây chuyền băng tải	Giá đỡ ngang	1) Vật liệu: SUS304, độ dày tấm 2,5mm; 2) Thanh giằng chéo là một bộ phận kim loại tấm hình chữ C. Thanh giằng chéo với hơn 18 hàng được hàn với các ống hình chữ nhật và tấm uốn, và cấu trúc ổn định. 3) Tấm cuối dày 5mm và lỗ ren là M10; 4) Khoảng cách giữa các thanh giằng chéo là khoảng 500mm.
Cấu trúc chính của dây chuyền băng tải	Tấm nối bên	Vật liệu: SUS304, độ dày tấm 2,5mm.	Tấm che nối và các bộ phận kết nối khác
Cấu trúc chính của dây chuyền băng tải	Chân đỡ	1) Vật liệu là SUS304, độ dày tấm là 4mm, đầu nối chân đỡ là một cấu trúc dập, và ống vuông là 50×50×2 mm; 2) Kích thước vít neo khớp vạn năng là M16×100, bề mặt tấm neo là φ100mm và vật liệu là nhựa; băng tải cũng được trang bị một tấm chân bằng thép không gỉ tự chế ở một số nơi; 3) Các số lượng thanh nghiêng khác nhau được trang bị giữa các chân đỡ khi chiều cao thay đổi để đảm bảo sự ổn định của chân đỡ. 4) Cấu trúc mới nhất của chân băng tải sử dụng ống vuông 40×40×2 mm sử dụng công nghệ cắt laser và một khóa kéo ống vuông được sử dụng ở giữa, có cấu trúc ổn định và dễ lắp đặt.
Cấu trúc chính của dây chuyền băng tải	trục truyền động	1) Vật liệu là 2Cr13; 2) Đường kính là φ40mm; 3) Nó được xử lý bằng cách mài và phương pháp lắp đặt dễ dàng tháo rời và thay thế.
Cấu trúc chính của dây chuyền băng tải	Trục con lăn	1) Vật liệu là SUS304; 2) Ống tròn là φ20×3.5, với đai ốc tán ở cả hai đầu để đảm bảo độ ổn định cấu trúc đồng thời giảm tổng trọng lượng của giá đỡ.
Cấu trúc chính của dây chuyền băng tải	Con lăn đỡ	1) Thân chính của bánh xe im lặng được làm bằng cao su cứng PE màu xanh lá cây và bề mặt được làm bằng cao su mềm TPE với độ cứng Shore là 70; 2) Cao su mềm trên bề mặt có thể làm cho tấm xích êm hơn trong quá trình vận hành và giảm hao mòn của tấm xích.
Cấu trúc chính của dây chuyền băng tải	Tấm xích	1) Tấm xích thẳng: băng tải lưới kiểu mô-đun loại 1000, dày 8,7mm không có khe hở; 2) Tấm xích cong: loại 1060, rộng 83,8mm, dày 8,7mm, ray dẫn hướng quay từ tính; 3) Yêu cầu kỹ thuật của tấm xích được xác định theo kiểu cụ thể, với bán kính quay tối thiểu là R500mm; 4) Nhãn hiệu tấm xích: Dương Châu Weidong.
Cấu trúc chính của dây chuyền băng tải	Bánh xe dẫn động và bánh xe bị động	1) Vật liệu: polyamide (PA); 2) Bánh xe dẫn động là loại chia khuôn phun; 3) Bánh xe bị động là loại chia hoặc loại tích hợp.
Cấu trúc chính của dây chuyền băng tải	Thiết bị điện	1) Model thương hiệu: sản xuất trong nước chất lượng cao; 2) Dễ dàng lắp đặt, cấu trúc nhỏ gọn và tiếng ồn thấp, tối ưu hóa môi trường làm việc; 3) Không có dao động rõ ràng trong quá trình vận hành của động cơ và biên độ dao động không vượt quá 1mm.
Cấu trúc chính của dây chuyền băng tải	Cụm giá đỡ lan can	1) Vật liệu là SUS304; 2) Độ dày của lồng là 3mm và được đúc thành hình "J"; 3) Giá đỡ lan can là φ20*3.5mm; 4) Thanh đỡ là φ16*2.5mm; 5) Đầu nối là một đúc, cố định chắc chắn thanh đỡ và giá đỡ lan can để đảm bảo rằng lan can có thể được điều chỉnh về chiều cao và chiều rộng theo loại chai và lon, đảm bảo sự ổn định của lan can và việc vận chuyển chai và lon trơn tru; 6) Chiều cao của giá đỡ lan can có thể được thay đổi theo kích thước của chai; 7) Thanh đỡ lan can được cấu hình với các chiều dài khác nhau theo loại chai và bố cục vận chuyển để đảm bảo sự ổn định của lan can và quá trình chuyển đổi trơn tru.
Cấu trúc chính của dây chuyền băng tải	Tấm bảo vệ và lan can	1) Vật liệu của tấm bảo vệ là: hồ sơ hợp kim nhôm. Mỗi lan can sử dụng một tấm nối và bu lông để cố định tấm bảo vệ trong quá trình lắp đặt để đảm bảo sự ổn định của tấm bảo vệ; 2) Vật liệu lan can là nhựa kỹ thuật chống mài mòn (polyethylene trọng lượng phân tử cực cao); 3) Các loại lan can khác nhau được cấu hình theo các loại chai khác nhau và vật liệu của chúng; ví dụ: lan can C lớn, lan can rộng ST-100, v.v.; 4) Lan can nắp tròn hai lớp được cấu hình để vận chuyển lon. Lan can nắp tròn hai lớp được lắp đặt với các tấm nối bằng thép không gỉ. Chúng có thể được điều chỉnh theo loại chai và lon để đảm bảo rằng lan can được bảo vệ ở các bộ phận cứng hơn của chai và lon, điều này cung cấp sự bảo vệ tốt cho chai và lon di chuyển ở tốc độ cao.
Cấu trúc chính của dây chuyền băng tải	Dải mòn và đường ray song song	1) Dải chống mài mòn được làm bằng nhựa kỹ thuật chống mài mòn; 3) Vật liệu của đường ray đệm là hồ sơ hợp kim nhôm; 2) Dải chống mài mòn tấm bên có hình chữ Z hoặc hình chữ L; 4) Thông số kỹ thuật của đường ray đệm là 30×19×3mm; 5) Đối với tấm xích bằng thép không gỉ, các đường ray đệm phù hợp được chọn và lắp đặt theo các khoảng thời gian để giảm hiệu quả khoảng trống giữa chai và lon trong quá trình chuyển đổi của tấm xích, đảm bảo quá trình chuyển đổi trơn tru của chai; 6) Nhựa kỹ thuật chống mài mòn được cố định vào các tấm bên bằng đinh tán ở các đầu để đảm bảo rằng các tấm xích sẽ không bị rơi ra trong quá trình sử dụng lâu dài. Việc sử dụng vật liệu này làm giảm hao mòn trong quá trình sử dụng lâu dài và đảm bảo độ sạch của dây chuyền băng tải.
Cấu trúc chính của dây chuyền băng tải	Hướng dẫn đường cong từ tính	1) Vật liệu là 1000 cấp UHMW-PE (polyethylene trọng lượng phân tử cực cao) với trọng lượng phân tử cao hơn 4 triệu G/MOL; 2) Uốn cong áp dụng một thương hiệu trong nước, Cơ khí Dongze; 3) Bán kính uốn, Rmin=500mm, bước là 85mm; 4) Phần dưới của uốn cong được gắn với một lực từ mạnh để đảm bảo sự ổn định của tấm xích trong quá trình uốn cong và nó chạy trơn tru hơn trong uốn cong so với tấm xích có cánh.
Cấu trúc chính của dây chuyền băng tải	Khay nước và giá đỡ cố định	1) Vật liệu của khay nước là SUS304; độ dày là 1mm và hình dạng là hình chữ U/hình chữ M; 2) Phương pháp cố định là loại treo và các gân gia cường được lắp đặt cho hơn 10 hàng; 3) Khoảng cách giữa khay nước và phần dưới của băng tải không nhỏ hơn 50mm, thuận tiện cho việc vệ sinh thủ công; 4) Khay nước được cấu hình với các hướng dòng chảy khác nhau theo toàn bộ dây chuyền và nước và chất bôi trơn có thể được hướng dẫn nhanh chóng đến cống giữa và xả ra hệ thống cống của khách hàng.

Lưu ý: Cấu trúc thiết kế vận chuyển sẽ được sửa đổi theo dự án cụ thể để đáp ứng nhu cầu của dây chuyền sản xuất mà không cần thông báo thêm.

3. Báo giá và thời gian giao hàng cho dây chuyền băng tải chai cho dây chuyền sản xuất nước đóng chai 24000BPH:

(1). Thời hạn hiệu lực của báo giá: 1 tháng;
(2). Phương thức thanh toán: T/T, L/C.
(3). Khách hàng cung cấp các mẫu sản phẩm và bao bì cần thiết để thử nghiệm tại nhà máy miễn phí;
(4). Thời gian giao hàng: 60 ngày làm việc kể từ ngày nhận được tiền đặt cọc và mẫu bao bì sản phẩm của khách hàng.

4. Đảm bảo chất lượng cho dây chuyền băng tải chai cho dây chuyền sản xuất nước đóng chai 24000BPH:
(1). Công ty đảm bảo rằng hàng hóa được cung cấp là hàng mới, chưa sử dụng, được làm bằng thiết kế và vật liệu mới nhất và đáp ứng chất lượng, thông số kỹ thuật và hiệu suất được chỉ định trong hợp đồng kỹ thuật về mọi mặt;
(2). Công ty đảm bảo rằng sau khi dây chuyền sản xuất được hướng dẫn, lắp đặt và gỡ lỗi đúng cách, thiết bị sẽ đạt được các chỉ số hiệu suất kỹ thuật khác nhau của sản phẩm trong vòng 15 ngày kể từ khi toàn bộ hệ thống được đưa vào vận hành;
(3). Công ty đảm bảo rằng trong thời gian đảm bảo chất lượng được quy định trong hợp đồng, công ty sẽ chịu trách nhiệm về các khiếm khuyết, lỗi và hư hỏng của dây chuyền sản xuất do các khiếm khuyết trong thiết kế, quy trình, sản xuất, lắp đặt, gỡ lỗi hoặc vật liệu được cung cấp và chất lượng của thiết bị của người bán;
(4). Thời gian đảm bảo chất lượng thiết bị là 12 tháng sau khi nghiệm thu dây chuyền sản xuất. Nếu trong thời gian đảm bảo chất lượng, người ta phát hiện ra rằng chất lượng hoặc thông số kỹ thuật của thiết bị không đáp ứng các điều khoản của hợp đồng hoặc nó được chứng minh rằng thiết bị bị lỗi (bao gồm các khiếm khuyết tiềm ẩn hoặc việc sử dụng vật liệu không đủ tiêu chuẩn, v.v.), người mua có quyền đề xuất sửa chữa cho người bán trong thời gian đảm bảo chất lượng sản phẩm theo giấy chứng nhận kiểm tra do bộ phận theo luật định cấp;
(5). Công ty đảm bảo các đặc tính cơ học của thiết bị được cung cấp, chất lượng của sản phẩm và các chỉ số tiêu thụ của sản phẩm.

5. Bảo hành thiết bị cho dây chuyền băng tải chai cho dây chuyền sản xuất nước đóng chai 24000BPH:
(1). Sau khi thiết bị được chấp nhận, bảo hành 12 tháng được cung cấp và hệ thống điều khiển (thương hiệu Huichuan tiêu chuẩn) cung cấp bảo hành 24 tháng; trong thời gian bảo hành, công ty chúng tôi sẽ cung cấp cho người dùng các phụ tùng thay thế miễn phí và các dịch vụ kịp thời và hiệu quả (các bộ phận hao mòn không được bảo hành);
(2). Nếu thiết bị bị lỗi và cần được sửa chữa tại chỗ, công ty chúng tôi đảm bảo rằng nhân viên bảo trì sẽ đến địa điểm của khách hàng trong vòng 48 giờ để giúp khách hàng loại bỏ lỗi kịp thời (trừ trường hợp bất khả kháng);
(3). Sau thời gian bảo hành, công ty chúng tôi sẽ cung cấp cho người dùng một loạt các hỗ trợ kỹ thuật ưu đãi, cung cấp đủ phụ tùng thay thế và các dịch vụ hậu mãi khác cho cuộc sống;

6. Đóng gói và vận chuyển cho dây chuyền băng tải chai cho dây chuyền sản xuất nước đóng chai 24000BPH:
(1). Phương pháp đóng gói:
Việc đóng gói sử dụng các hộp đóng gói đặc biệt mới và chắc chắn hoặc khung cố định, phù hợp với vận chuyển đường dài, chống ẩm, chống gỉ, chống sốc, phù hợp với vận chuyển đường bộ, vận chuyển đường biển và nâng tổng thể.
(2). Phương thức vận chuyển: vận chuyển đường bộ, vận chuyển đường biển.
