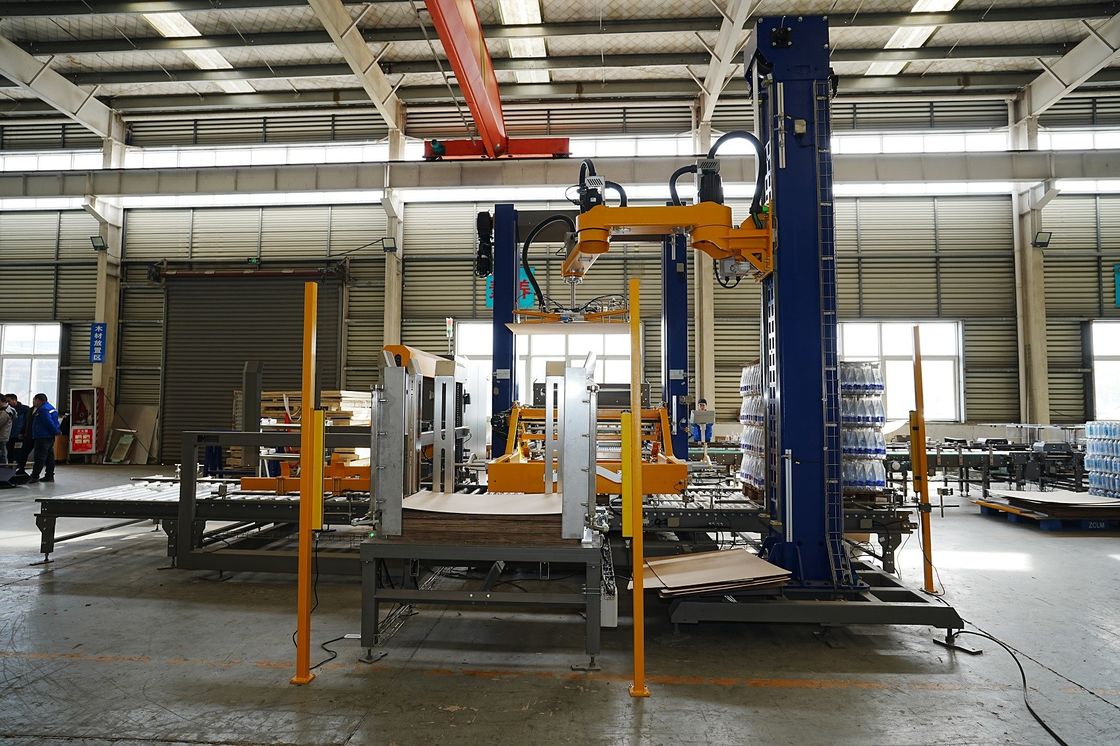

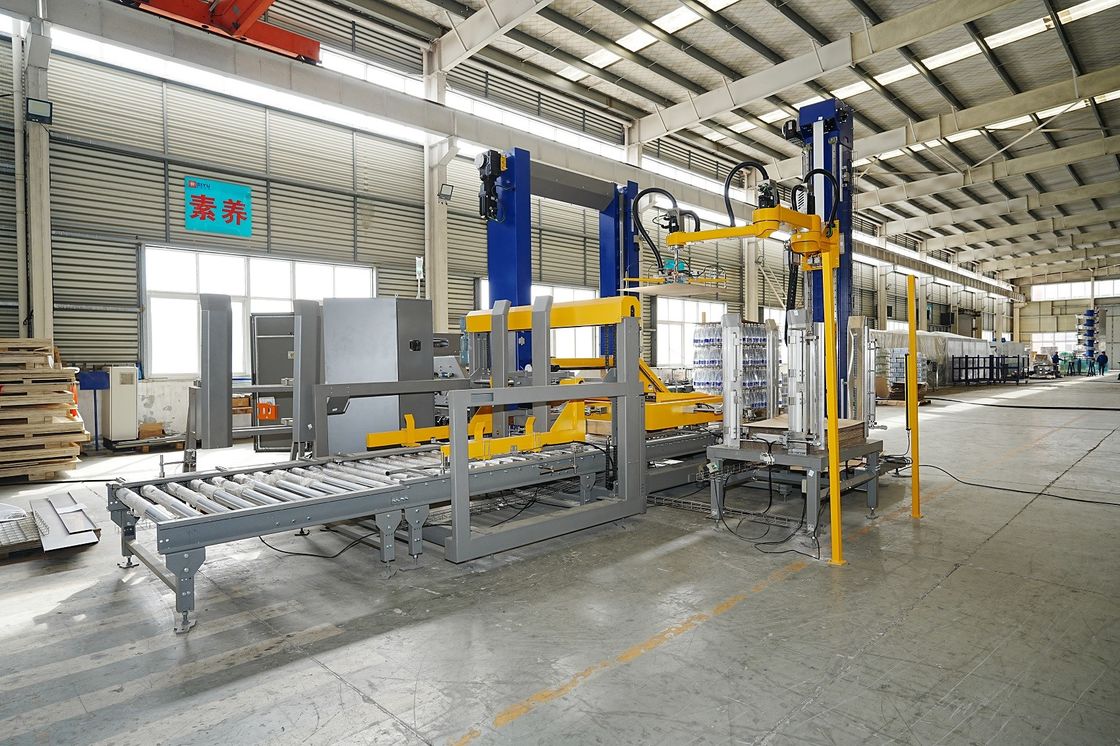

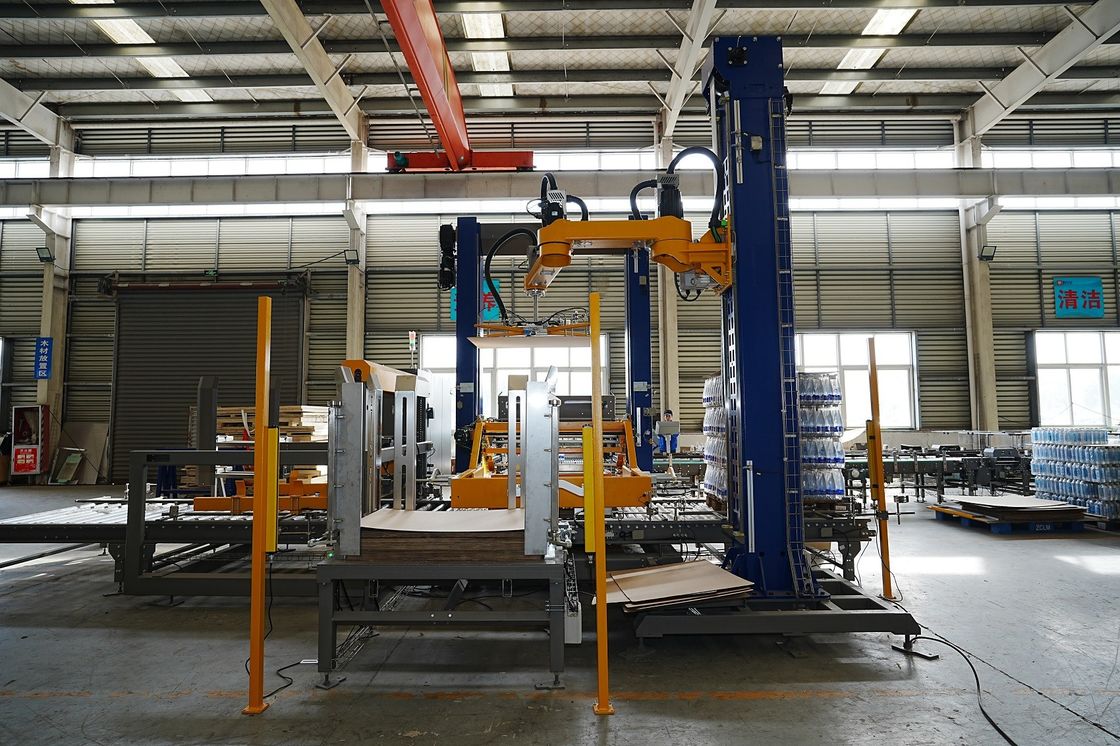

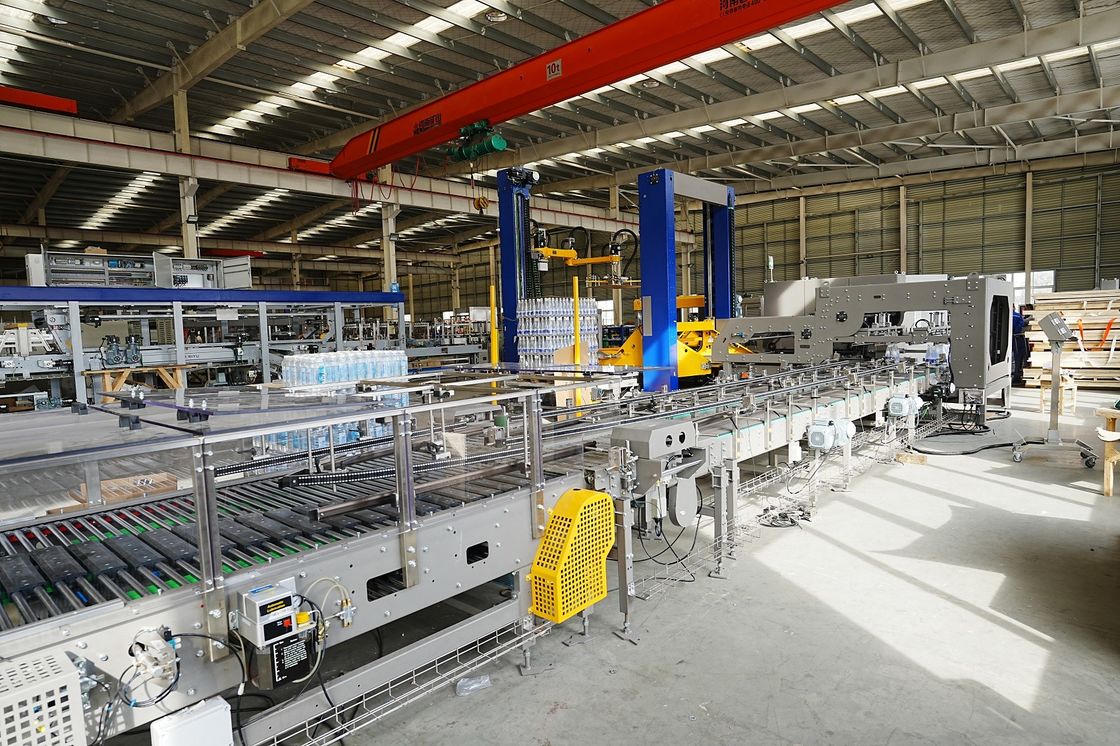

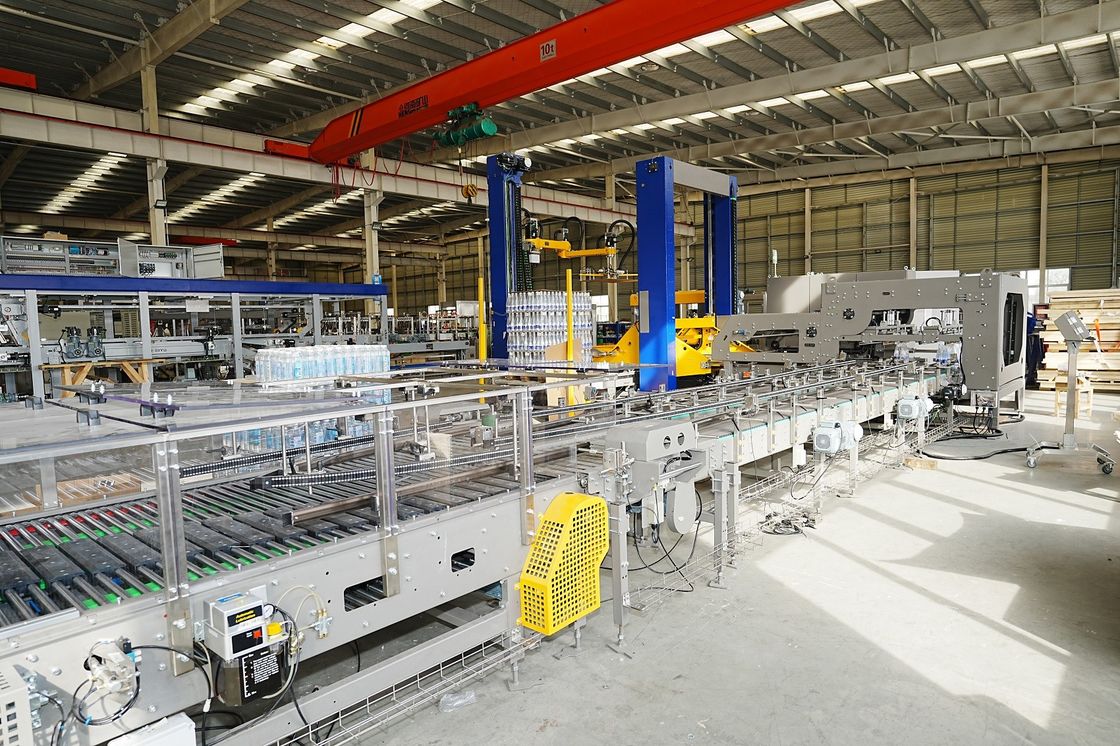

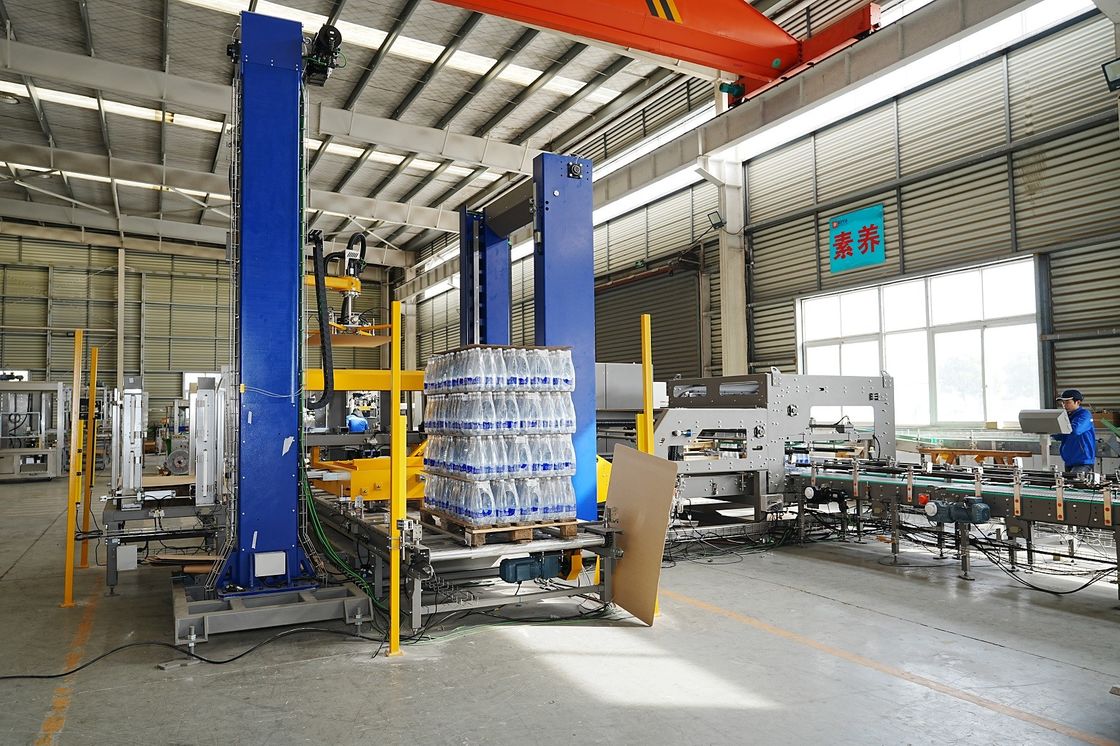

Tốc độ cao hoàn toàn tự động hai kênh Gantry Palletizer + máy tách giấy cho khách hàng Nga

Máy xếp pallet cổng hai kênh tự động hoàn toàn tốc độ cao tùy chỉnh OEM + bộ phân tách giấy cho khách hàng Nga

Công ty TNHH Công nghệ Đóng gói Thượng Hải Peiyu.

Máy xếp pallet được chia thành máy xếp pallet cổng hai kênh và một kênh, máy xếp pallet robot, máy xếp pallet một cột và máy xếp pallet robot.

Phạm vi ứng dụng:

Nó có thể thực hiện hậu cần xếp pallet của các hoạt động khác nhau trong ngành bia, đồ uống và thực phẩm, và được sử dụng rộng rãi trong thùng carton, hộp nhựa, chai, túi, thùng, sản phẩm đóng gói màng và sản phẩm chiết rót, v.v.; nó được trang bị dây chuyền chiết rót ba trong một, v.v., để xếp pallet các loại chai, lon và túi khác nhau

Phạm vi năng lực của máy xếp pallet theo các loại máy xếp pallet khác nhau: 3 hộp - 160 hộp mỗi phút

Các tên gọi khác nhau của máy xếp pallet:

Máy xếp pallet
Máy xếp pallet
Máy xếp pallet tự động hoàn toàn
Máy xếp pallet đồ uống
Máy xếp pallet thùng nước
Máy xếp pallet lon đầy
Máy xếp pallet cổng
Máy xếp pallet cổng hai kênh
Máy xếp pallet cổng hai kênh cấp cao
Máy xếp pallet cổng một kênh
Máy xếp pallet một cột
Máy xếp pallet kiểu cột
Máy xếp pallet trạm tập hợp một cột
Máy xếp pallet robot
Hệ thống xếp chồng công nghiệp
Hệ thống xếp pallet cổng
Hệ thống xếp pallet robot
Máy xếp pallet Robot đa trục
Robot công nghiệp đa trục

1. Các thành phần chính của máy xếp pallet cho máy xếp pallet cổng hai kênh tự động hoàn toàn tốc độ cao tùy chỉnh OEM + bộ phân tách giấy cho khách hàng Nga:

2. Giới thiệu về Máy xếp pallet:

Máy xếp pallet là một loại máy sắp xếp các sản phẩm đã đóng gói (thùng carton, bao bì màng, v.v.) theo một thứ tự nhất định và sau đó xếp chúng lên pallet. Độ ổn định của máy xếp pallet ảnh hưởng trực tiếp đến việc lưu trữ và vận chuyển sau này. Máy xếp pallet do An Huy Peiyu sản xuất áp dụng thiết kế cơ điện tử và có truyền động ổn định. Hệ thống điều khiển điện PLC và màn hình cảm ứng có các chức năng như nhắc nhở báo động lỗi, giúp việc vận hành và bảo trì thiết bị rất đơn giản.

3. Giới thiệu về quy trình và nguyên tắc làm việc:
1). Xe nâng đặt 8 đến 10 pallet được xếp gọn gàng vào bộ nạp pallet, và động cơ nâng điều khiển càng nâng lên đến độ cao thích hợp và dừng lại (được điều khiển bằng cảm biến tiệm cận). Xi lanh càng nâng bắt đầu nâng càng vào pallet thứ hai (đếm từ dưới lên trên), và động cơ nâng bắt đầu tách pallet dưới cùng khỏi các pallet khác. Dây chuyền băng tải pallet và dây chuyền băng tải vị trí xếp chồng bắt đầu vận chuyển một pallet đến vị trí xếp chồng (thiết bị chặn pallet, định vị lan can), và động cơ nâng bắt đầu hạ các pallet còn lại xuống, và càng nâng được thả ra. Tại thời điểm này, bệ nâng dừng ở độ cao phù hợp với bệ phân loại hộp (điều khiển tiệm cận);
2). Sản phẩm đi vào dây chuyền mạng lưới vi sai, và khoảng cách giữa các sản phẩm được kéo ra;
3). Sản phẩm đi vào bộ chia trượt, được chia thành hai làn;
4). Sản phẩm đi vào con lăn lái, và sản phẩm cần được xoay được xoay, và sản phẩm không cần xoay đi trực tiếp và đi vào dây chuyền mạng lưới xếp chồng;
5). Sản phẩm đi vào bệ phân loại hộp, và số lượng hộp được đẩy bởi tấm đẩy mỗi lần được thiết lập theo loại xếp chồng được sắp xếp trước. Các hộp được dừng ở vị trí của bàn phân loại bằng lan can và động cơ servo;
6). Sau khi toàn bộ lớp sản phẩm được sắp xếp trên bàn phân loại, chúng được đẩy vào bàn nâng. Động cơ của thanh trượt bàn nâng khởi động, và thanh trượt và một lớp sản phẩm được đưa vào trạm xếp chồng và sau đó dừng lại (điều khiển tiệm cận). Xi lanh tạo hình đẩy các sản phẩm định vị ba mặt ra, và thanh đẩy (dừng ở vị trí giới hạn trên trước khi hành động, được điều khiển bằng cảm biến tiệm cận) động cơ bắt đầu đưa thanh đẩy đến giới hạn dưới để định vị toàn bộ lớp sản phẩm. Động cơ thanh trượt bắt đầu đưa thanh trượt trở lại vị trí ban đầu, và sản phẩm rơi thẳng đứng xuống pallet. Khi xếp chồng lên trên lớp thứ hai, bàn nâng cần nâng lên độ cao thích hợp (được báo hiệu bằng phát hiện quang điện). Sau khi thanh trượt trở về vị trí của nó, nó hạ xuống độ cao phù hợp với bàn phân loại, và chu kỳ tiếp tục cho đến khi lớp cuối cùng được xếp chồng (bàn nâng dừng ở vị trí cao);
7). Dây chuyền con lăn vị trí xếp chồng và dây chuyền con lăn đầu ra bắt đầu lấy toàn bộ chồng sản phẩm ra khỏi trạm xếp chồng (phát hiện quang điện gửi tín hiệu). Đồng thời, máy xếp chồng cung cấp pallet tiếp theo cho trạm xếp chồng, và bàn nâng đặt lại;
8). Toàn bộ chồng được vận chuyển đến dây chuyền con lăn không có động cơ (định vị vách ngăn);
9). Xe nâng lấy toàn bộ chồng ra.

4. Các thông số cơ bản cho máy xếp pallet cổng hai kênh tự động hoàn toàn tốc độ cao tùy chỉnh OEM + bộ phân tách giấy cho khách hàng Nga:
Chế độ vận hành: xếp pallet với dịch chuyển toàn lớp lên và xuống
Hiệu quả sản xuất: 60-70 hộp
Sản phẩm gia công: thùng carton, túi nhựa, túi màng
Chiều cao băng tải sản phẩm: 750mm
Chiều cao băng tải pallet: 580mm
Kích thước pallet: có sẵn kích thước pallet thông thường (tùy thuộc vào yêu cầu của khách hàng)
Kích thước thùng carton: theo yêu cầu của khách hàng
Phương pháp xếp chồng: theo yêu cầu của khách hàng
Ngăn xếp chồng pallet: 10 pallet
Người vận hành: 1 người
Tổng công suất: 35KW
Tiêu thụ khí: 400Lmin.
Nguồn điện: 380V ~ 220V /50Hz;
Trọng lượng thiết bị: 10500kg
Kích thước thiết bị: L15900MM*W7650MM*H3750MM;

5. Ưu điểm của cấu trúc máy này cho máy xếp pallet cổng hai kênh tự động hoàn toàn tốc độ cao tùy chỉnh OEM + bộ phân tách giấy cho khách hàng Nga:
1) Thiết bị bảo vệ an toàn làm bằng hợp kim nhôm, nhựa kỹ thuật và phun thép carbon và mạ điện đáp ứng các tiêu chuẩn quốc gia.
2) Áp dụng phương pháp cấp liệu hộp bên: diện tích nhỏ, đơn giản hóa hệ thống vận chuyển phía trước máy xếp pallet và giảm chi phí đầu tư của toàn bộ thiết bị dây chuyền.
3) Xếp pallet vị trí thấp, khái niệm thiết kế tiên tiến quốc tế, cấu trúc tiên tiến và hợp lý hơn, chuyển động nhẹ nhàng và mượt mà hơn, và tiêu thụ điện năng thấp hơn.
4) Áp dụng màn hình cảm ứng Siemens/Schneider để thực hiện đối thoại giữa người và máy, có thể hiển thị tốc độ sản xuất, nguyên nhân và vị trí lỗi và có mức độ tự động hóa cao.
5) Áp dụng PLC Siemens/Schneider và biến tần Schneider để thực hiện điều chỉnh tốc độ vô cấp, phân loại và xếp chồng thùng carton có thể lập trình, với khả năng giao tiếp nhanh và các chức năng chẩn đoán mạnh mẽ, đảm bảo độ tin cậy của hệ thống. Dễ vận hành, cấu trúc nhỏ gọn và hợp lý, mức độ tự động hóa cao.
6) Áp dụng xi lanh SMC, chất lượng và hiệu suất đáng tin cậy, có thể đáp ứng công việc cường độ cao và dài hạn.
7) Phương pháp xếp pallet có thể được thực hiện trên giao diện người-máy, và việc điều chỉnh rất đơn giản. Nhiều phương pháp xếp pallet có thể được hoàn thành mà không cần thay đổi các bộ phận.
8) Hầu hết các linh kiện điện đều là các thương hiệu nổi tiếng của Châu Âu, với hiệu suất ổn định và hiệu quả cao, giúp tiết kiệm đáng kể nhân lực.
9) Hệ thống cung cấp thùng carton áp dụng điều khiển động cơ phanh để đảm bảo rằng thùng carton được giao tại vị trí đặt trước
10) Độ ồn thấp, độ ồn dưới 75db, đáp ứng các tiêu chuẩn quốc tế.
11) Đáp ứng các yêu cầu về vệ sinh thực phẩm: áp dụng các linh kiện khí nén không dầu, và 60% các bộ phận chuyển động áp dụng thiết kế nhân bản không yêu cầu bôi trơn dầu cho tuổi thọ, giúp giảm rất nhiều chi phí sử dụng cho người dùng.

6. Báo giá và thời gian giao hàng cho Máy xếp pallet cổng hai kênh tự động hoàn toàn tốc độ cao tùy chỉnh OEM + bộ phân tách giấy cho khách hàng Nga:
(1). Thời hạn hiệu lực báo giá: 1 tháng;
(2). Phương thức thanh toán: T/T, L/C.
(3). Khách hàng cung cấp các mẫu sản phẩm và bao bì cần thiết để thử nghiệm tại nhà máy miễn phí;
(4). Thời gian giao hàng: 60 ngày làm việc kể từ ngày nhận được tiền đặt cọc và mẫu bao bì sản phẩm của khách hàng.

7. Đảm bảo chất lượng cho (3). Sau thời gian bảo hành, công ty chúng tôi sẽ cung cấp cho người dùng một loạt các hỗ trợ kỹ thuật ưu đãi, cung cấp đủ phụ tùng thay thế và các dịch vụ sau bán hàng khác cho cuộc sống;
:
(1). Công ty đảm bảo rằng hàng hóa được cung cấp là hàng mới, chưa sử dụng, được làm bằng thiết kế và vật liệu mới nhất, và đáp ứng chất lượng, thông số kỹ thuật và hiệu suất được chỉ định trong hợp đồng kỹ thuật trên mọi phương diện;
(2). Công ty đảm bảo rằng sau khi dây chuyền sản xuất được hướng dẫn, lắp đặt và gỡ lỗi đúng cách, thiết bị sẽ đạt được các chỉ số hiệu suất kỹ thuật khác nhau của sản phẩm trong vòng 15 ngày kể từ khi toàn bộ hệ thống được đưa vào vận hành;
(3). Công ty đảm bảo rằng trong thời gian đảm bảo chất lượng được quy định trong hợp đồng, công ty sẽ chịu trách nhiệm về các khiếm khuyết, lỗi và hư hỏng của dây chuyền sản xuất do các khiếm khuyết trong thiết kế, quy trình, sản xuất, lắp đặt, gỡ lỗi hoặc vật liệu được cung cấp và chất lượng của thiết bị của người bán;
(4). Thời hạn đảm bảo chất lượng thiết bị là 12 tháng sau khi nghiệm thu dây chuyền sản xuất. Nếu trong thời gian đảm bảo chất lượng, phát hiện thấy chất lượng hoặc thông số kỹ thuật của thiết bị không đáp ứng các điều khoản của hợp đồng, hoặc chứng minh rằng thiết bị bị lỗi (bao gồm các khiếm khuyết tiềm ẩn hoặc việc sử dụng vật liệu không đủ tiêu chuẩn, v.v.), người mua có quyền đề xuất sửa chữa cho người bán trong thời gian đảm bảo chất lượng sản phẩm theo giấy chứng nhận kiểm tra do bộ phận theo luật định cấp;

(5). Công ty đảm bảo các đặc tính cơ học của thiết bị được cung cấp, chất lượng của sản phẩm và các chỉ số tiêu thụ của sản phẩm.(3). Sau thời gian bảo hành, công ty chúng tôi sẽ cung cấp cho người dùng một loạt các hỗ trợ kỹ thuật ưu đãi, cung cấp đủ phụ tùng thay thế và các dịch vụ sau bán hàng khác cho cuộc sống;
Máy xếp pallet cổng hai kênh tự động hoàn toàn tốc độ cao tùy chỉnh OEM + bộ phân tách giấy cho khách hàng Nga
:
(1). Sau khi thiết bị được chấp nhận, bảo hành 12 tháng được cung cấp và hệ thống điều khiển (thương hiệu Huichuan tiêu chuẩn) cung cấp bảo hành 24 tháng; trong thời gian bảo hành, công ty chúng tôi sẽ cung cấp cho người dùng các phụ tùng thay thế miễn phí và các dịch vụ kịp thời và hiệu quả (các bộ phận hao mòn không được bảo hành);

(2). Nếu thiết bị bị lỗi và cần được sửa chữa tại chỗ, công ty chúng tôi đảm bảo rằng nhân viên bảo trì sẽ đến địa điểm của khách hàng trong vòng 48 giờ để giúp khách hàng loại bỏ lỗi kịp thời (trừ trường hợp bất khả kháng);(3). Sau thời gian bảo hành, công ty chúng tôi sẽ cung cấp cho người dùng một loạt các hỗ trợ kỹ thuật ưu đãi, cung cấp đủ phụ tùng thay thế và các dịch vụ sau bán hàng khác cho cuộc sống;
9. Đóng gói và vận chuyển cho
Máy xếp pallet cổng hai kênh tự động hoàn toàn tốc độ cao tùy chỉnh OEM + bộ phân tách giấy cho khách hàng Nga
:
