Nguồn gốc:
Trung Quốc
Hàng hiệu:
Peiyu
Chứng nhận:
CE,ISO9001:2008,High-tech enterprise
Số mô hình:
SPCWM.NA1H
Băng hình
Băng hình
Băng hình

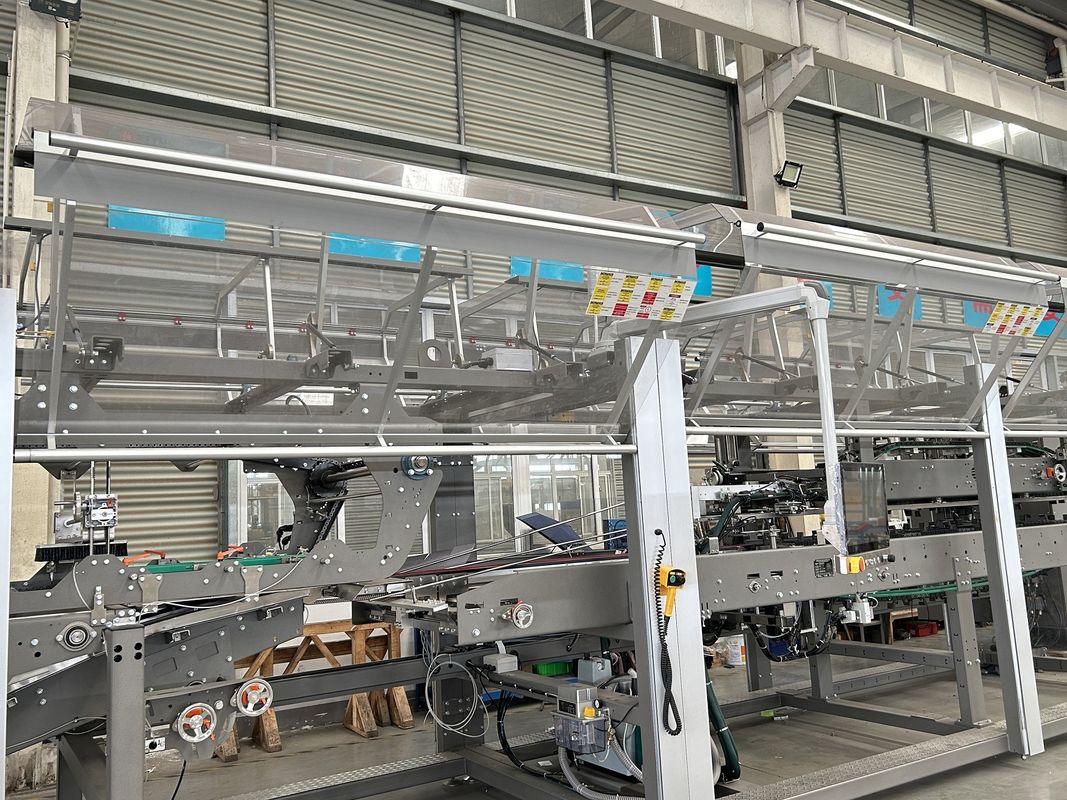

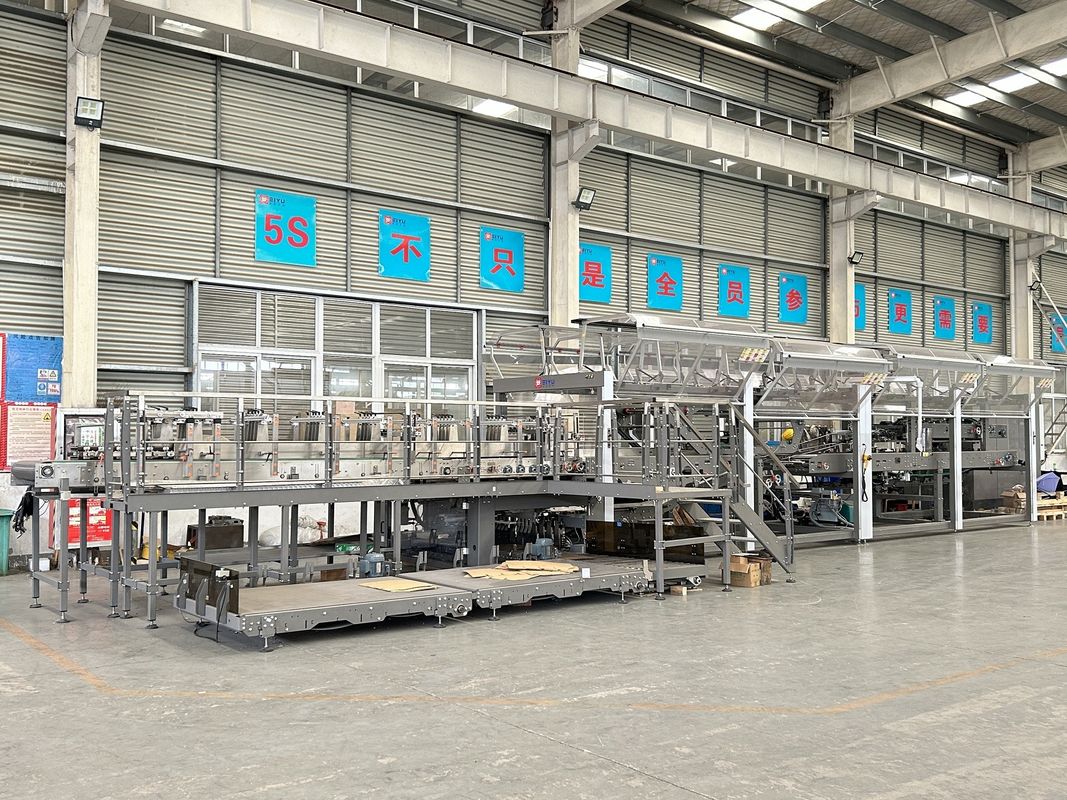

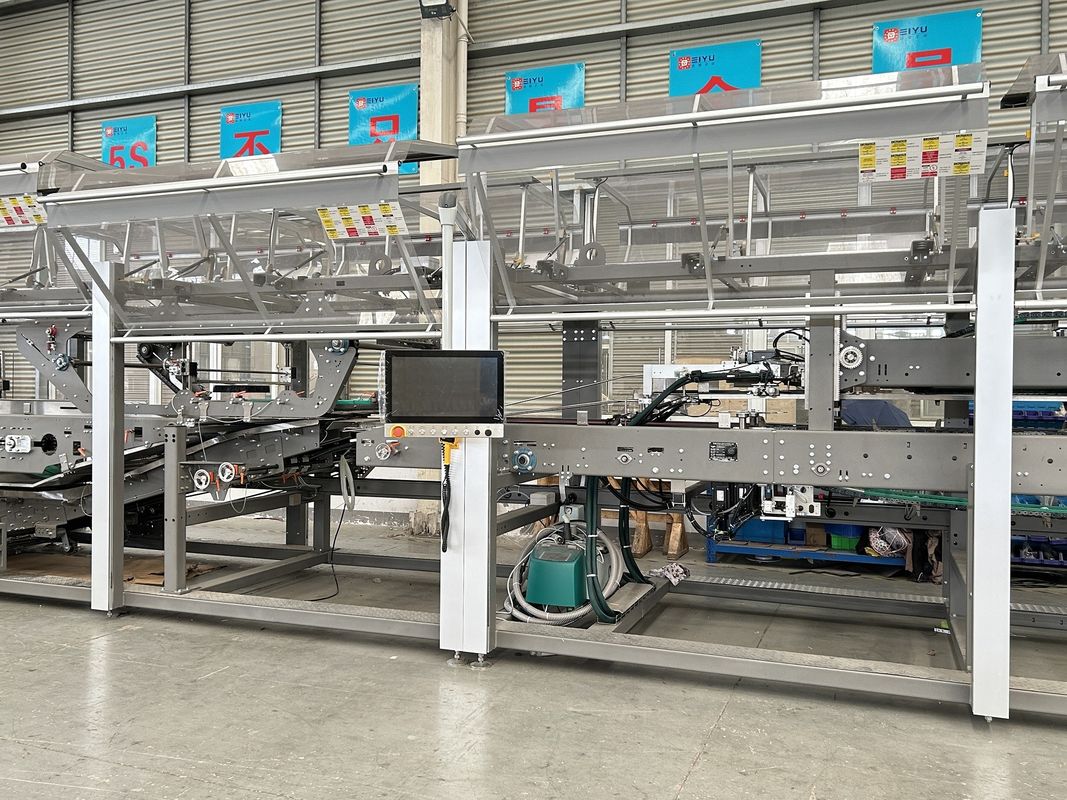

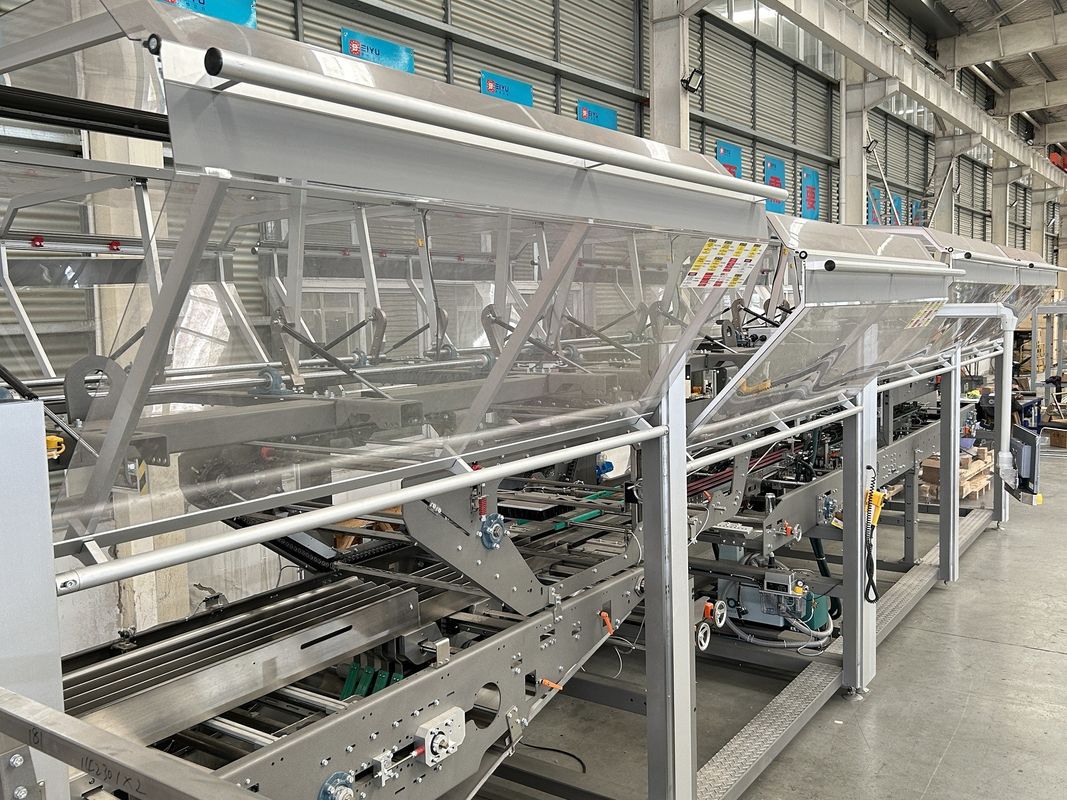

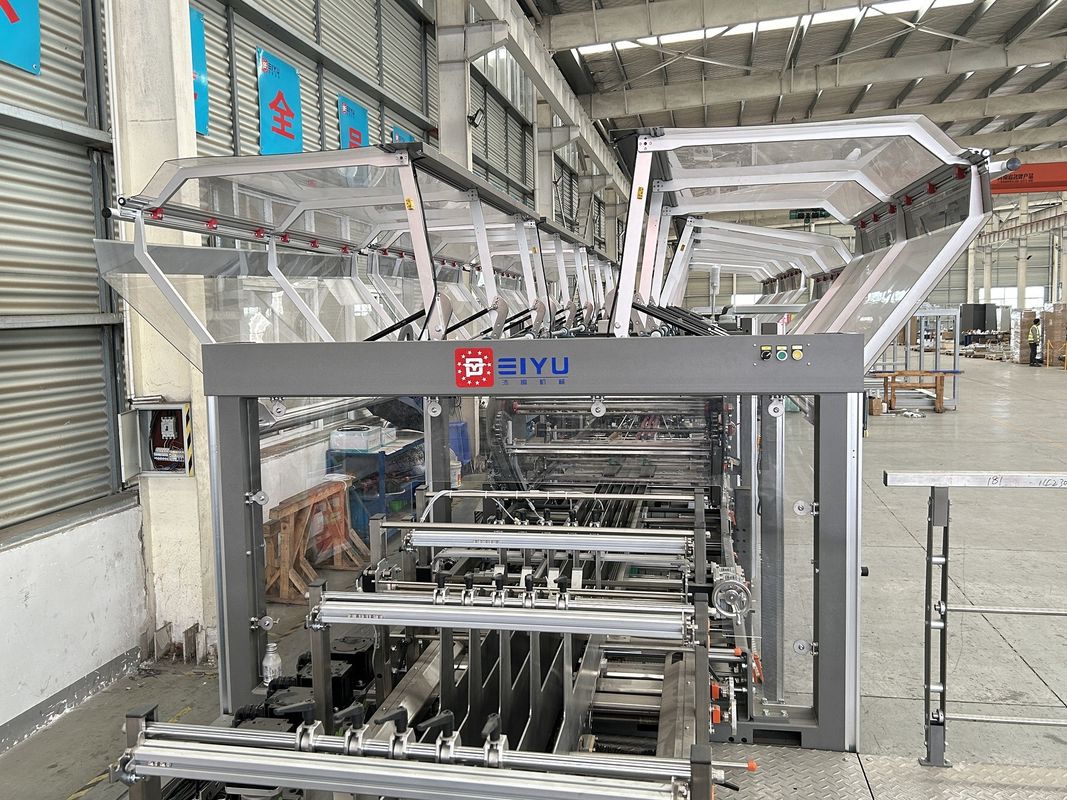

OEM tùy chỉnh 100 gói mỗi phút Packer carton tốc độ cao cho dây chuyền sản xuất đồ uống bưởi
Công ty TNHH Công nghệ Bao bì Thượng Hải Peiyu.
Phạm vi ứng dụng máy gói trường hợp: Máy này được sử dụng rộng rãi để đóng gói thứ cấp của chai PET, chai thủy tinh hoặc lon kim loại, và có thể thay thế máy tính và thiết bị phụ trợ của chúng.
Phạm vi công suất máy gói theo thông số kỹ thuật bao bì khác nhau: 35-100 gói mỗi phút
Tên khác nhau cho máy gói phim:
Packer carton
Case Packer
Bọc xung quanh Packer
Bao quanh Case Packer
Bộ đóng gói vỏ bọc bìa cứng
Máy đóng gói carton một mảnh
Case Packer & Case Unpacker
Cắt giảm + máy gói thùng carton
Thu hẹp xung quanh máy đóng gói carton
Bao quanh máy đóng gói vỏ máy
Bao bọc máy đóng gói
Bao quanh người đóng gói hộp carton
Máy đóng gói gói mới
Bộ đóng gói hộp carton carton đa chức năng
Máy đóng hộp đóng gói Case
Máy đóng gói
Máy đóng gói
Bao quanh carton Packer
Bao quanh máy đóng gói carton
1. Các thành phần của cấu hình gói carton:
| Tên | Thương hiệu |
| Plc | Inovance, Trung Quốc |
| Động cơ servo và hệ thống điều khiển | Inovance, Trung Quốc |
| Phần mềm cấu hình trên | AB Optix |
| Bộ chuyển đổi tần số | Inovance, Trung Quốc |
| Công tắc điện tử gần | Thương hiệu bệnh hoặc tương đương |
| Công tắc không khí | Schneider hoặc thương hiệu tương đương |
| Bảo vệ động cơ | Schneider hoặc thương hiệu tương đương |
| Người tiếp xúc | Schneider hoặc thương hiệu tương đương |
| Cái nút | Schneider/goto điện hoặc thương hiệu tương đương |
| Rơle trung gian | Schneider/goto điện hoặc thương hiệu tương đương |
| Bộ bảo vệ mất pha | Schneider/goto điện hoặc thương hiệu tương đương |
| Phần cuối | Phoenix |
| Bộ giảm tốc động cơ thông thường | MAY |
| Động cơ servo với bộ giảm tốc | Bộ giảm độ chính xác trong nước |
2. Thông số thiết bị của bạn của Packer:
| Năng lực sản xuất thiết bị | 80-gói/phút (tùy thuộc vào loại chai và phương pháp đóng gói) |
| Chiều dài, chiều rộng và chiều cao của thùng sau khi đúc mm | Hướng chiều dài song song với chuỗi đúc chạy hướng L tối thiểu 150mm, L tối đa 420mm. Hướng chiều rộng vuông góc với chuỗi đúc chạy hướng W tối thiểu 130mm, W tối đa 350mm. Hướng chiều cao H Tối thiểu 100mm, H tối đa 335mm |
| Thông số kỹ thuật đóng gói | 3*4.3*5.4*6.2*3.2*4 và các phương pháp đóng gói khác, cần xác định theo kích thước chai và kiểu chai để xác định xem nó có đáp ứng các yêu cầu bao bì hay không. |
| Đường kính sản phẩm | Yêu cầu loại chai cho máy vi sai đa hàng đầu vào: φ52mm đường kính chai tròn 106mm, bình phương hoặc hình chữ nhật Chiều dài bên ngắn nhất (IE hướng chạy) lớn hơn 52mm; Yêu cầu loại chai cho đầu vào Máy không phân biệt: φ48mm ＜ Đường kính chai tròn ≤106mm, chai vuông hoặc hình chữ nhật chiều dài bên ngắn nhất lớn hơn 48mm. Liệu các yêu cầu đóng gói tự động có được đáp ứng phải được xác định dựa trên kích thước và phong cách chai thực tế hay không. |
| Chiều cao sản phẩm | 95mm 330mm |
| Kích thước thiết bị tiêu chuẩn (đơn vị: mm) L × W × H: Giới thiệu về | 15850mm × 4050mm × 2150mm (cửa nâng cần mở chiều cao không gian không nhỏ hơn 3000mm) |
| Áp dụng các loại có thể | lon, chai thủy tinh, thú cưng, v.v. |
| Hộp đạt độ cao vành đai | 1350mm ± 30 mm |
| Băng băng Tăng tốc độ | 1350mm ± 30 mm |
| Trọng lượng thiết bị về | 11000kg |
| Áp suất không khí vận hành | 6bar |
| Tiêu thụ không khí | Tối đa 160L/phút |
| Điện áp điều khiển điện áp hoạt động | 380V AC 50Hz; 24V DC/AC |
| Đã cài đặt nguồn điện | 30kw |
| Năng lượng hoạt động | 20kW |
3. Sơ đồ gấp lại cho OEM Tùy chỉnh 100 gói mỗi phút Packer carton tốc độ cao cho nước trái cây bưởi Dây chuyền sản xuất đồ uống:
3.1 Sơ đồ sơ đồ của dòng chảy hình thành bên trong:
3.2 Sơ đồ sơ đồ của dòng chảy hình thành lưỡi bên ngoài:
4
4.1 Thiết bị chủ yếu bao gồm một giá đỡ, băng tải cho ăn chai, băng tải mô-đun điều khiển áp suất hoặc băng tải độc lập một hàng đơn hàng, nhóm sản phẩm, các bộ phận đẩy chai, khu vực đệm bìa cứng, phần băng tải bằng bìa
Các tông được đặt trên tấm băng tải Buffer Cardboard theo cách thủ công và được chuyển đến khu vực nâng rãnh.
Các bìa cứng trên khe cắm nâng được tách từng mảnh bằng cốc hút chân không. Tấm bìa cứng được gửi đến phần băng tải độ dốc bằng bìa cứng bằng vành đai đồng bộ và được gửi đến ngã ba với sản phẩm; Sản phẩm được chuyển đến khu vực nhóm và sau khi nhóm, sản phẩm đi vào khu vực đẩy chai ở một khoảng cách bằng nhau và được gửi đến ngã ba với các tông. Sau khi sản phẩm được kết hợp với các tông, nó đi vào khu vực hình thành thông qua việc gấp và phun để hoàn thành quá trình gói tự động.
| Tên cơ chế | Số lượng servo (bộ) |
| Hình thành trên | 2 |
| Hình thành thấp hơn | 2 |
| Gấp ở cả hai bên | 4 |
| Giới hạn hàng đầu | 1 |
| Hình thành khu vực chuyển tiếp | 1 |
| Chai giả | 1 |
| Nhóm truyền tải | 1 |
| Leo núi truyền tải | 1 |
| Nhóm sản phẩm | 2 |
| Chuyển bìa cứng | 2 |
| Nâng và trao đổi các tông | 3 |
4.3 Sơ đồ cung cấp giấy:
5. Thời gian giao hàng và giao hàng cho OEM Tùy chỉnh 100 gói mỗi phút Packer carton tốc độ cao cho dòng nước trái cây bưởi:
(1). Thời gian hiệu lực: 1 tháng;
(2). Phương pháp thanh toán: T/T, L/C.
(3) .Customers cung cấp các mẫu sản phẩm và bao bì cần thiết cho thử nghiệm nhà máy miễn phí;
(4)
6. Đảm bảo chất lượng choOEM Tùy chỉnh 100 gói mỗi phút Packer carton tốc độ cao cho dòng nước trái cây bưởi:
.
.
.
(4). Thời gian đảm bảo chất lượng thiết bị là 12 tháng sau khi chấp nhận dây chuyền sản xuất. Nếu trong giai đoạn đảm bảo chất lượng, người ta thấy rằng chất lượng hoặc thông số kỹ thuật của thiết bị không đáp ứng các điều khoản hợp đồng, hoặc được chứng minh rằng thiết bị bị lỗi (bao gồm các khiếm khuyết tiềm năng hoặc sử dụng vật liệu không đủ tiêu chuẩn, v.v.)
(5). Công ty đảm bảo các tính chất cơ học của thiết bị được cung cấp, chất lượng của sản phẩm và các chỉ số tiêu thụ của sản phẩm.
7. Bảo hành công bằng choOEM Tùy chỉnh 100 gói mỗi phút Packer carton tốc độ cao cho dòng nước trái cây bưởi:
. Trong thời gian bảo hành, công ty chúng tôi sẽ cung cấp cho người dùng phụ tùng miễn phí và các dịch vụ kịp thời và hiệu quả (các bộ phận mặc không được bảo hành);
.
.
8. Đóng gói và vận chuyển choOEM tùy chỉnh 100 gói mỗi phút Packer carton tốc độ cao cho dây chuyền sản xuất đồ uống bưởi:
(1).
Bao bì sử dụng các hộp đóng gói đặc biệt mới và chắc chắn hoặc khung cố định, phù hợp cho vận chuyển đường dài, chống ẩm, chống gỉ, chống sốc, phù hợp để vận chuyển đất, vận chuyển biển và nâng tổng thể.
(2) Phương pháp .Transportation: Giao thông vận tải, vận chuyển biển.
